自增壓液氮罐作為儲存和運輸液氮的專業設備,其結構精密且涉及低溫壓力容器技術。在進行維護、部件更換或深度清潔時,正確的拆卸流程至關重要。以下結合設備構造原理與安全規范,詳細說明拆卸操作步驟及注意事項。
-
環境安全
操作需在通風良好的開闊空間進行,避免密閉環境中氮氣聚集引發窒息風險。若涉及動火或吊裝作業(如大型罐體更換),需提前申請危險作業審批,并設置隔離墻、警戒線及專人監護。
-
個人防護
穿戴耐低溫手套、護目鏡及長袖防護服,防止液氮飛濺導致凍傷。禁止直接接觸罐體表面,因低溫可能造成皮膚黏連。
-
壓力釋放
拆卸前必須徹底泄壓:
-
關閉增壓閥、排液閥,緩慢開啟排空閥,觀察壓力表至歸零。
-
若閥門凍結,可用電吹風低溫檔(≤40℃)解凍,嚴禁暴力拆卸。
-
設備狀態確認
確保罐內液氮已完全排空(可通過稱重或液位計判斷),避免殘留液體汽化后產生壓力。長期閑置罐體需靜置 2-3 天,待溫度回升至常溫再操作。
自增壓液氮罐核心結構包括:
-
雙層真空絕熱罐體:內膽(不銹鋼)儲存液氮,外膽提供機械保護,夾層填充絕熱材料并抽真空以減少熱傳導。
-
閥門系統:排空閥(泄壓)、增壓閥(汽化增壓)、排液閥(控制輸出)、雙安全閥(超壓保護)。
-
增壓盤管:位于夾層內,通過液氮氣化產生壓力,實現自增壓功能。
-
真空封口接頭:出廠時密封,非專業人員不得擅自開啟,以免破壞真空層。
1. 外部附件拆卸
-

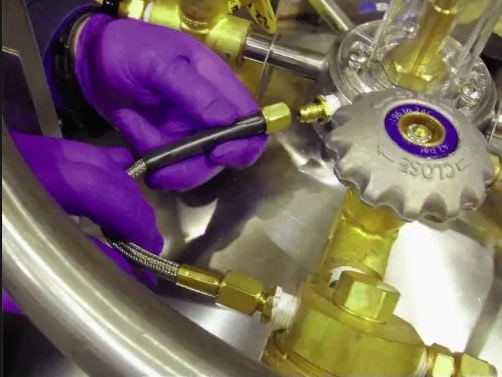

閥門組:使用扳手依次卸下排空閥、增壓閥、排液閥及安全閥。注意保存密封墊片(如聚四氟乙烯圈),若老化需更換。
-
壓力表與液位計:旋松固定螺母,小心拔出傳感器探頭,避免損傷內部電路。
-
腳輪與支架:拆除底部腳輪固定螺栓,分離罐體與移動支架(如需整體拆卸)。
2. 上封頭拆卸
-
頸管組件:逆時針旋轉頸塞,取出提筒及內部凍存架(若有)。使用專用工具松開頸管與內膽的連接螺栓,緩慢向上拔出頸管組件。
-
真空封口保護罩:旋下保護罩,檢查接頭密封性,若發現漏點需標記并后續處理。
3. 內膽取出
-
支撐結構分離:部分型號需拆卸內膽底部支撐環(通常為卡扣式或螺栓連接)。
-
垂直吊裝:使用軟吊帶或尼龍繩固定內膽部,通過葫蘆或起重機垂直吊出。注意保持平衡,避免碰撞外膽內壁。
-
真空層檢查:觀察夾層內絕熱材料是否受潮或移位,若發現異常需記錄并聯系廠家處理。
-
部件清潔
-
內膽清洗:用 30-40℃溫水沖洗內壁,軟毛刷清除殘留污垢,倒置風干或用無油壓縮空氣吹干。避免使用鋼絲刷等硬物損傷表面。
-
閥門檢修:拆解閥門檢查密封面,清除異物并更換老化 O 型圈。安全閥需送專業機構校驗整定壓力。
-
真空度檢測
-
外觀判斷:罐體表面若出現大面積結霜或異常冰冷,可能真空層失效。
-
專業檢測:使用真空測量儀連接真空規管,常溫下真空度應≤200 微米汞柱(0.20mmHg),否則需返廠修復。
-
密封性測試
組裝后充入干燥氮氣至 0.05MPa,用肥皂水涂抹接口處,觀察是否冒泡。重點檢查閥門螺紋、焊縫及頸管密封面。
-
禁止行為
-
未泄壓時強行拆卸部件,可能導致液氮噴射或罐體炸裂。
-
用明火烘烤凍結部件,高溫可能引發金屬脆化或密封圈失效。
-
自行打開真空封口接頭,破壞真空層將導致罐體報廢。
-
特殊情況處理
-
若發現內膽腐蝕穿孔或真空層進水,必須立即停止使用并聯系制造商更換。
-
長期停用的罐體需清潔干燥后充入干燥氮氣(0.02MPa)封存,防止內部銹蝕。
-
記錄與追溯
詳細記錄拆卸時間、更換部件及檢測數據,建立設備維護檔案。增壓閥等關鍵部件建議每 6-12 個月更換一次。
-
真空層維修:涉及抽真空或更換絕熱材料需專業設備,非授權人員操作可能導致性能下降。
-
安全閥校驗:超壓保護裝置必須由具備資質的機構定期檢測,確保起跳壓力符合標準。
-
復雜故障:如罐體變形、管路斷裂等,需聯系廠家技術人員評估修復可行性。
自增壓液氮罐的拆卸需嚴格遵循安全規范與操作流程,結合設備特性進行科學維護。通過系統化的風險管控、精準的部件檢測及專業的技術支持,可有效延長設備壽命,保障液氮儲存與運輸?shù)陌踩?。任何涉及壓力容器的操作,建議優先參考制造商說明書并在專業指導下進行。
